Подсветка ступеней лестницы светодиодной лентой

Как сделать подсветку ступеней лестницы: особенности системы, преимущества, технические решения

Удобная и красивая лестница — один из главных элементов интерьера двух- ли трёхэтажного загородного дома. Помимо красоты, лестница должна быть безопасной, особенно, когда ночью, по ней передвигаются дети и пожилые люди. Для этого ступени подсвечивают. Как своими руками сделать систему светодиодной подсветки лестницы и, что для этого потребуется купить? Все ответы в нашем материале!

  • Для чего нужна подсветка лестницы
  • С чего начать изготовление лестницы с освещением
  • 3 идеи для изготовления подсветки ступеней лестницы
  • Как работает автоматическая подсветка лестницы
  • Какое оборудование выбрать для подсветки лестницы
  • Как установить светодиоды на ступенях лестницы

Для чего нужна подсветка лестницы

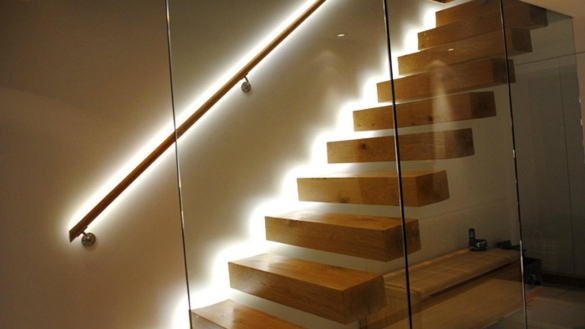

На первый взгляд кажется, конечно — для красоты! Посмотрите, как эффектно выглядит лестница вечером или ночью с подсветкой.

Красота — лишь один из плюсов подсветки. Правильное освещение лестницы одновременно решает сразу несколько важных задач.

Лестница соединяет друг с другом два этажных пространства. Получается высотный переход. Когда человек идёт по этому переходу, он должен чувствовать себя в безопасности. Чем длиннее переход, тем лучше его надо осветить в тёмное время суток. Освещение улучшает эстетическое восприятие лестницы. Подсветка может усилить пространственный эффект лестницы, например, соединить лестницу с помещениями или, наоборот, разделить их.

Покажем, как это работает на примерах.

С помощью подсветки можно «спрятать» лестницу или визуально изменить её габариты.

Хотя, не все домовладельцы хотя делать в коттедже лестницу со светодиодной подсветкой.

Я думаю, что все эти мерцания на лестнице ни к чему хорошему не приведут. Свет идущий снизу-вверх привлечёт внимание детей. Они станут играть на лестнице. Да и мне некомфортно, когда свет попадает в глаза. У себя я сделал освещение лестницы так – смонтировал на потолке 4 светодиодных светильника мощностью в 0.5 — 1 Вт каждый. Свет падает сверху-вниз. Светильники включаются по таймеру времени, когда начинает темнеть. Ночью очень удобно.

А у меня подсветка ступеней лестницы стоит уже года два. Очень удобно, когда ночью спускаешься.

Хотите сделать в доме лестницу с системой подсветки? Ниже мы расскажем о нескольких вариантах освещения ступеней.

С чего начать изготовление лестницы с освещением

Берёте лист бумаги и записывайте на нём свои «хотелки» к подсветке. Например, вам понравилось фото из интернета или видеоролик, где показаны лестницы с подсветкой. Вы берёте их за основу и подгоняете под свои нужды. Допустим, вы хотите, чтобы:

  • Ступени подсвечивались, когда на них наступаешь.
  • Подсветка ступеней включалась шаг за шагом, по мере спуска или подъёма по лестнице.
  • Была освещена сразу вся лестница.
  • Подсветка включалась клавишей на стене или, автоматически, по датчику движения.
  • Подсветка работала постоянно или включалась только в ночное время.
  • Подсветка мерцала, горела одним цветом, или переливалась несколькими цветовыми оттенками.

Сценариев множество. Надо выбрать свой. Оценить свои силы и возможности и только потом приступить к монтажу системы освещения лестницы.

3 примера изготовления подсветки ступеней лестницы

Мы собрали лучшие идеи пользователей портала, которые самостоятельно собрали и смонтировали систему освещения лестницы.

1. Бетонная лестница, облицованная деревом.

Деревянные ступени у монолитной лестницы выступают на 30-40 мм. При заказе досок на ступени в них выбрали паз на ширину LED ленты. Лента белого свечения нарезана на куски длиной 1 м. Подсветку заложил через ступень. До отделки стен, сделали штробы и заложили в них гофру диаметром 16 мм, от ступени до ступени. Трансформатор спрятал в техническом коробе. Питание ленты 12 В. Подсветку включаю двумя выключателями, сверху и снизу лестницы. LED лента вклеена в ступени заподлицо, поэтому свет не слепит глаза.

Transfer предлагает ещё один проект освещения лестницы, с помощью светильников, встроенных в стену.

Важно! Для такой подсветки ступеней берите лампы-«жалюзи», чтобы свет можно было направить под углом вниз. Так он не будет бить в глаза. На каждой стене монтируйте по три лампы.

2. Недорогая подсветка деревянной лестницы.

У меня на даче установлена простая деревянная лестница. Снизу ступеней приклеил светодиодную ленту. Свет направлен вниз. Подсветка включается по датчику движения, когда подходишь к лестнице. Если смотреть сверху, то ленты не видно. Когда идёшь вверх, то диоды заметны. В идеале, надо было вырезать в ступенях пазы и закрывать их рассеивателем.

Подсветка ступеней лестницы светодиодной лентой

Подсветка лестничных пролётов не только сделает спуск по ней в тёмное время суток безопасным, но и придаст определённый шарм интерьеру. Вариантов исполнения такой задачи существует множество, начиная от установки обыкновенной лампы на лестничной площадке, заканчивая интеллектуальными системами управления освещением на микроконтроллерах.

В этой статье мы рассмотрим варианты решения освещения лестницы светодиодной лентой: принципиальные схемы, сборку и монтаж системы.

Варианты монтажа подсветки для лестницы

Источники освещения лестничных ступеней можно разместить как на боковой стене, так и непосредственно на ступеньках.

Необходимые материалы для монтажа подсветки

Все, что нам понадобится:

Материалы

  • LED источники света (см. ниже);
  • драйверы питания для светодиодов;
  • профиль для прокладки кабеля электроснабжения;
  • провода;
  • крепёжные элементы (шурупы, скобы, коннекторы для проводов).

Инструменты

  • Электродрель либо мощный шуруповёрт;
  • измерительная рулетка, ножницы, канцелярский нож.

Источники освещения

Если мы делаем настенное расположение осветительных приборов, в качестве источника освещения можно использовать компактные светодиодные светильники, расположенные через 2-3 ступеньки. Для экономии возможно использовать миниатюрные сверхъяркие диоды, вмонтировав их в крышку короба электропроводки.

Для монтажа непосредственно на ступеньках оптимальным выбором станет светодиодная лента. Светодиоды можно взять как монохромные, так и RGB.

Пошаговая инструкция по монтажу светодиодной подсветки

Первый шаг – разметка монтажа будущей системы освещения. На этом этапе решается место крепления профилей для проводки, блока управления освещением и способ монтажа светодиодов.

Следующий этап – создание монтажных точек. При помощи дрели либо шуруповёрта делаем отверстия, через которые будут фиксироваться элементы будущей конструкции.

Далее устанавливаем профиль для электропроводки и диодной ленты с заранее подпаянными проводами для подключения питания.

Если планируется боковое освещение от стены с использованием миниатюрных ярких светодиодов, профиль можно использовать в качестве несущей конструкции для крепления светодиодов.

Светодиодную ленту, благодаря двухстороннему скотчу на задней поверхности клеим непосредственно к ступенькам по верхнему краю. Для подсветки лестничных пролётов лучше использовать герметичную светодиодную ленту, которая не пострадает даже при мытье полов.

Перед монтажом электропроводки необходимо определиться со способом управления подсветкой.

Варианты работы светодиодного освещения

Режимы работы могут быть следующие:

  • Постоянное освещение;
  • интеллектуальная подсветка.

Постоянный режим работы

Преимущество такого способа освещения – максимальная простота монтажа и минимальные затраты. С наступлением темноты вы включаете освещение и оно работает до утра.

Недостатки постоянного режима работы подсветки:

  • Постоянный расход электроэнергии
  • существенное уменьшение времени жизни светодиодов

Интеллектуальные системы управления

Управление освещением широко используется в комплексных решениях проектов «умный дом». Управляющие блоки создают на основе микроконтроллеров. Большинство авторов предлагают использовать в качестве управляющего модуля — плату Ардуино.

Действительно, такое устройство способно легко управлять освещением лестницы, но этот вариант — удел дилетантов. Мощности и каналов управления такой платы хватит для координации освещения во всем доме, а в качестве бонуса к ней можно еще подсоединить управление системой отопления, контроль микроклимата.

Для решения нашей задачи будет достаточно такого маленького чипа, стоит который меньше пачки сигарет.

Устройство и схемы подключения подсветки

Схема подключения включает:

  • Блок питания;
  • блок интеллектуального управления с датчиком;
  • светоизлучающие элементы.

В качестве датчиков можно использовать:

  • Акустическое реле;
  • датчик движения;
  • ультразвуковой дальномер.

Силовая часть схемы

Блок питания подбираем исходя из суммарной мощности осветительных приборов. В расчете нет ничего сложного.

Управление через акустическое реле

Акустическое реле – схема, реагирующая на громкий звук, например, хлопок. Такой переключатель можно собрать даже без применения микроконтроллера.

Управление крайне простое. Первый хлопок включает подсветку, второй – отключает. Существенный недостаток таких схем – чувствительность к любому громкому звуку.

Управление с помощью датчика движения

Датчик движения, исходя из его названия, реагирует на любой движущийся объект в зоне действия элемента. Внутри фабричного датчика уже встроено реле, которое может управлять нагрузкой. Подключение очень простое, но обеспечивает лишь два режима – включено/выключено. Кроме того, такие датчики реагирую даже на домашних животных, так что если в доме есть кошка или собака ночная иллюминация обеспечена.

Управление через ультразвуковой дальномер

Этот миниатюрный датчик является эхолокатором. Он не только способен определить, когда вы подойдёте к лестнице, но и на какой ступеньке на данный момент вы находитесь, что позволит включать подсветку только на определённом участке.

Контроллер управления такой системе построен на микрочипе в который записан алгоритм работы всей системы.

Подсветка лестницы светодиодной лентой: принципиальные схемы. Сборка и монтаж системы

Достаточно оригинальным интерьерным решением может стать подсветка лестницы светодиодами. С одной стороны, мы обеспечим себе комфортное передвижение по дому в темное время суток, а с другой – кардинально преобразим интерьер за счет добавления световых эффектов.

Комплекты оборудования для светодиодной подсветки сегодня можно приобрести без труда, но если мы соберем систему своими руками, то обойдется она нам гораздо дешевле. Как это сделать – расскажем ниже!

И красиво, и в темноте не упадешь!

Система подсветки

Принципиальные схемы

Подсветка лестницы светодиодами может быть реализована в нескольких вариантах:

  • Простейшая схема предполагает наличие выключателя. Под свесами ступенек или на их боковых поверхностях размещается либо светодиодная лента, либо специальные светильники небольшого размера. Подсветка включается с помощью размещенной на стене кнопки, и горит постоянно в темное время суток.

Постоянное свечение расходует много энергии, но выглядит очень красиво

Совет!
Чтобы оптимизировать работу системы, можно установить в нее реле времени.
Тогда освещение будет начинать работать по часам, способствуя экономии электроэнергии.

  • Интеллектуальная схема, которая основывается на взаимосвязи датчика и контроллера. Датчики сенсорного типа устанавливаются напротив верхней и нижней ступени, и при регистрации движения активируют контроллер светодиода. В результате световые элементы постепенно активируются, освещая путь спускающемуся или поднимающемуся человеку.
Читайте также:  Лестница для бассейна своими руками из стремянки

Схема соединения лент

Конечно, каждую схему можно модифицировать. К примеру, если установить разноцветные светодиодные светильники для лестницы, то внешний вид конструкции только выиграет.

Также в качестве модификации, пусть и более сложной, можно обеспечить датчиками каждую ступень. В этом случае подсветка будет двигаться синхронно с вами.

Что нам понадобится

Несмотря на всю кажущуюся простоту, для сборки такой схемы нам понадобится немало деталей.

Примерный перечень необходимого оборудования мы попробуем набросать в данном разделе:

Обратите внимание!
Данный список является ориентировочным и носит исключительно ознакомительный характер.
Планируя работу, вы можете заменять детали в соответствии с вашей задумкой.

  • Ключевой элемент всей схемы – контроллер, который будет управлять работой светодиодов, т.е. обеспечивать запуск системы по сигналу от сенсора и постепенное включение лент под ступенями.

Программируемое устройство Arduino

  • В качестве контроллера многие специалисты рекомендуют устройства Arduino. К примеру, модель Arduino Mega 2560 оборудована 15 выходами, что вполне достаточно для большинства стандартных одномаршевых лестниц.
  • Для установки контроллера понадобится соответствующая плата, но можно будет обойтись и без нее.
  • Кроме контролера полноценная работа системы осуществляется за счет драйвера светодиодов. Драйвер представляет собой небольшую микросхему, которую нужно будет соединить с выходами контроллера.
  • За включение и выключение системы отвечают датчики сенсорного типа.

Датчик движения

Обратите внимание!
Если в доме есть животные, то лучше отказаться от ультразвуковых датчиков в пользу инфракрасных.
С другой стороны, работающее ультразвуковое устройство иногда отпугивает грызунов.
В общем, выбор за вами.

  • Для экономии электроэнергии и сохранения ресурса системы стоит установить фотоэлемент, чтобы светодиодные светильники для лестниц не загорались днем.

Кроме того, нам будут нужны провода для соединения всех элементов: 2х0,12 для подключения светодиодов и 4х0,12 для подсоединения датчиков. За работу системы будет отвечать блок питания 12В.

Управляющий блок под лестницей

Светодиоды

В качестве источника света проще всего использовать самоклеящиеся светодиодные ленты:

  • Лента представляет собой полосу гибкого полимера, на которой через определенные промежутки закреплены светодиоды и резисторы. Эти элементы соединены между собой посредством тонкой токопроводящей подложки.
  • Наиболее распространены ленты на диодах SMD 3528. Они обеспечивают достаточно яркое свечение с широким углом светового потока (до 160 0 ).
  • Для более яркой подсветки можно использовать ленты с элементами SMD 5050. Также на этих диодах делают цветную подсветку ступеней лестницы, которая управляется посредством специального RGB-контроллера.

Лента в катушке

  • Важным показателем при выборе светодиодной ленты является количество светодиодов на метр. Комфортная диодная подсветка лестницы может быть обеспечена и с помощью вариантов, содержащих 60 элементов, но для других целей выпускают модели, содержащие от 90 до 120 диодов.
  • Поскольку мы планируем сделать нашу световую ленту на лестнице, то стоит позаботиться и о защите от влаги. Чтобы наше освещение не пострадало во время уборки, необходимо устанавливать модели с индексом IP67 или IP68. Силиконовый слой этих лент надежно защищает токопроводящие части от попадания капель воды и замыкания.

Альтернативой лентам могут служить специальные встраиваемые светильники. Они устанавливаются либо в плоскость ступени, либо утапливаются в боковую поверхность стены рядом с лестницей.

Светильник с защитной решеткой

Чтобы защитить глаза от яркого света, такие светильники часто оборудуются специальной защитной решеткой.

Однако у этих приборов по сравнению с лентами есть ряд недостатков. В первую очередь это достаточно сложный монтаж, ведь под каждую лампу нужно проделывать гнездо в стене, да еще и долбить каналы для проводки. К тому же цена их весьма высока.

Сборка и монтаж системы

Собираем электрическую схему

Для начала нам необходимо собрать и протестировать схему, которая будет управлять включением и выключением нашей подсветки.

Проще это делать, когда все детали находятся в разобранном виде – так нам не придется бегать по лестнице при настройке каждого элемента:

  • Контроллер подключаем к компьютеру и загружаем в него управляющий код. В принципе, при наличии навыков программирования разобраться в принципе работы и написать свою схему довольно просто, но если это входит в перечень ваших умений – не беда. Стандартных «прошивок» для контроллеров в сети вполне достаточно.

Вариант схемы для подсветки

  • Далее устанавливаем запрограммированный контроллер на плату, соединяем с драйверами светодиодов и подключаем к выходам на ленты.
  • Отдельно присоединяем два вывода для сенсоров, которые будут контролировать включение системы.
  • Если будет использоваться фотоэлемент – добавляем еще один вывод.

Совет!
Управляющий модуль вместе с блоком питания лучше разместить либо в специальном электрическом шкафу в стене, либо в пластиковом корпусе под лестницей.
Главное, чтобы корпус защищал компоненты от пыли и влаги, но в то же время – обеспечивал свободный доступ.

Кроме всей этой мудреной автоматики специалисты рекомендуют добавить простой выключатель, который даст возможность обесточить систему при неполадках или сбоях в работе, или же перевести ее в постоянный режим.

Монтаж деталей

Когда система собрана и все работает, можно начинать монтаж.

Светодиодная подсветка лестницы своими руками собирается в такой последовательности:

  • От лент отрезаем нужное количество фрагментов требуемого размера. Для нарезки используем ножницы, внимательно следя за тем, чтобы линия разреза не проходила через диод или резистор.

Режем ленту правильно

  • На концы лент надеваем специальные коннекторы. Можно, конечно, и припаять провода, но так соединение получится более надежным. Да и скорость работы возрастет.

Совет!
Если вы выполняете монтаж своими руками, то провода от «+» и «-» лучше делать разноцветными.
Это существенно облегчит вам сборку всех элементов в единую схему.

  • Обезжирив поверхности ступенек ацетоном, приклеиваем к ним светодиодные ленты. Провода заводим на тыльную сторону подступенков либо через проделанные отверстия, либо просто через щель меду ступенькой и стеной.
  • Для формирования направленного светового потока ленты можно монтировать в специальных П-образных профилях.
  • Альтернативой профилю может служить паз, проделанный в нижней части ступени, но этот вариант лучше реализовывать непосредственно в процессе постройки лестницы. В противном случае придется вырезать каналы фрезером, скорчившись под ступенями.
  • Напротив верхней и нижней ступенек в стене проделываем отверстия. В отверстия устанавливаем подрозетники и утапливаем в них сенсорные датчики.
  • Провода от датчиков по штробам заводим под ступеньки на нижнюю сторону лестницы.

Проводка в кабель-канале

  • На одном из косоуров крепим кабель-канал. Для временной фиксации кабелей можно использовать пластиковые хомуты.
  • Коробку с управляющим модулем закрепляем в скрытом от посторонних глаз месте.
  • Соединяем все проводники и подключаем кабели к коннекторам на плате.

Далее можно проводить тестовый пуск системы. Если все работает исправно, значит, пора закрывать кабель-канал крышкой.

Фото результата нашей работы

Вывод

Принимая во внимании сегодняшнее обилие доступной «умной» электроники, можно сказать, что светодиодные светильники для подсветки лестницы – это просто находка для хозяина дома. С их помощью можно обеспечить весьма привлекательную и эффективную подсветку, при этом затраты будут вполне «подъемными». В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Подсветка лестницы светодиодной лентой: инструкция по монтажу своими руками (фото и )

Подсветка лестницы светодиодной лентой: принципиальные схемы. Сборка и монтаж системы

Достаточно оригинальным интерьерным решением может стать подсветка лестницы светодиодами. С одной стороны, мы обеспечим себе комфортное передвижение по дому в темное время суток, а с другой – кардинально преобразим интерьер за счет добавления световых эффектов.

Комплекты оборудования для светодиодной подсветки сегодня можно приобрести без труда, но если мы соберем систему своими руками, то обойдется она нам гораздо дешевле. Как это сделать – расскажем ниже!

И красиво, и в темноте не упадешь!

Система подсветки

Принципиальные схемы

Подсветка лестницы светодиодами может быть реализована в нескольких вариантах:

  • Простейшая схема предполагает наличие выключателя . Под свесами ступенек или на их боковых поверхностях размещается либо светодиодная лента, либо специальные светильники небольшого размера. Подсветка включается с помощью размещенной на стене кнопки, и горит постоянно в темное время суток.

Постоянное свечение расходует много энергии, но выглядит очень красиво

Совет!
Чтобы оптимизировать работу системы, можно установить в нее реле времени.
Тогда освещение будет начинать работать по часам, способствуя экономии электроэнергии.

  • Интеллектуальная схема, которая основывается на взаимосвязи датчика и контроллера . Датчики сенсорного типа устанавливаются напротив верхней и нижней ступени, и при регистрации движения активируют контроллер светодиода. В результате световые элементы постепенно активируются, освещая путь спускающемуся или поднимающемуся человеку.

Схема соединения лент

Конечно, каждую схему можно модифицировать. К примеру, если установить разноцветные светодиодные светильники для лестницы, то внешний вид конструкции только выиграет.

Также в качестве модификации, пусть и более сложной, можно обеспечить датчиками каждую ступень. В этом случае подсветка будет двигаться синхронно с вами.

Что нам понадобится

Несмотря на всю кажущуюся простоту, для сборки такой схемы нам понадобится немало деталей.

Примерный перечень необходимого оборудования мы попробуем набросать в данном разделе:

Обратите внимание!
Данный список является ориентировочным и носит исключительно ознакомительный характер.
Планируя работу, вы можете заменять детали в соответствии с вашей задумкой.

  • Ключевой элемент всей схемы – контроллер, который будет управлять работой светодиодов, т.е. обеспечивать запуск системы по сигналу от сенсора и постепенное включение лент под ступенями.

Программируемое устройство Arduino

  • В качестве контроллера многие специалисты рекомендуют устройства Arduino. К примеру, модель Arduino Mega 2560 оборудована 15 выходами, что вполне достаточно для большинства стандартных одномаршевых лестниц .
  • Для установки контроллера понадобится соответствующая плата, но можно будет обойтись и без нее.
  • Кроме контролера полноценная работа системы осуществляется за счет драйвера светодиодов. Драйвер представляет собой небольшую микросхему, которую нужно будет соединить с выходами контроллера.
  • За включение и выключение системы отвечают датчики сенсорного типа.
Читайте также:  Можно ли самому пробурить скважину для воды

Обратите внимание!
Если в доме есть животные, то лучше отказаться от ультразвуковых датчиков в пользу инфракрасных.
С другой стороны, работающее ультразвуковое устройство иногда отпугивает грызунов.
В общем, выбор за вами.

  • Для экономии электроэнергии и сохранения ресурса системы стоит установить фотоэлемент, чтобы светодиодные светильники для лестниц не загорались днем.

Кроме того, нам будут нужны провода для соединения всех элементов: 2х0,12 для подключения светодиодов и 4х0,12 для подсоединения датчиков. За работу системы будет отвечать блок питания 12В.

Управляющий блок под лестницей

Светодиоды

В качестве источника света проще всего использовать самоклеящиеся светодиодные ленты:

  • Лента представляет собой полосу гибкого полимера, на которой через определенные промежутки закреплены светодиоды и резисторы. Эти элементы соединены между собой посредством тонкой токопроводящей подложки.
  • Наиболее распространены ленты на диодах SMD 3528. Они обеспечивают достаточно яркое свечение с широким углом светового потока (до 160 0 ).
  • Для более яркой подсветки можно использовать ленты с элементами SMD 5050. Также на этих диодах делают цветную подсветку ступеней лестницы. которая управляется посредством специального RGB-контроллера.

Лента в катушке

  • Важным показателем при выборе светодиодной ленты является количество светодиодов на метр. Комфортная диодная подсветка лестницы может быть обеспечена и с помощью вариантов, содержащих 60 элементов, но для других целей выпускают модели, содержащие от 90 до 120 диодов.
  • Поскольку мы планируем сделать нашу световую ленту на лестнице. то стоит позаботиться и о защите от влаги. Чтобы наше освещение не пострадало во время уборки, необходимо устанавливать модели с индексом IP67 или IP68. Силиконовый слой этих лент надежно защищает токопроводящие части от попадания капель воды и замыкания.

Альтернативой лентам могут служить специальные встраиваемые светильники. Они устанавливаются либо в плоскость ступени, либо утапливаются в боковую поверхность стены рядом с лестницей.

Светильник с защитной решеткой

Чтобы защитить глаза от яркого света, такие светильники часто оборудуются специальной защитной решеткой.

Однако у этих приборов по сравнению с лентами есть ряд недостатков. В первую очередь это достаточно сложный монтаж, ведь под каждую лампу нужно проделывать гнездо в стене, да еще и долбить каналы для проводки. К тому же цена их весьма высока.

Сборка и монтаж системы

Собираем электрическую схему

Для начала нам необходимо собрать и протестировать схему, которая будет управлять включением и выключением нашей подсветки.

Проще это делать, когда все детали находятся в разобранном виде – так нам не придется бегать по лестнице при настройке каждого элемента:

  • Контроллер подключаем к компьютеру и загружаем в него управляющий код. В принципе, при наличии навыков программирования разобраться в принципе работы и написать свою схему довольно просто, но если это входит в перечень ваших умений – не беда. Стандартных «прошивок» для контроллеров в сети вполне достаточно.

Вариант схемы для подсветки

  • Далее устанавливаем запрограммированный контроллер на плату, соединяем с драйверами светодиодов и подключаем к выходам на ленты.
  • Отдельно присоединяем два вывода для сенсоров, которые будут контролировать включение системы.
  • Если будет использоваться фотоэлемент – добавляем еще один вывод.

Совет!
Управляющий модуль вместе с блоком питания лучше разместить либо в специальном электрическом шкафу в стене, либо в пластиковом корпусе под лестницей.
Главное, чтобы корпус защищал компоненты от пыли и влаги, но в то же время – обеспечивал свободный доступ.

Программный код. Если умеете, можно написать самостоятельно.

Кроме всей этой мудреной автоматики специалисты рекомендуют добавить простой выключатель, который даст возможность обесточить систему при неполадках или сбоях в работе, или же перевести ее в постоянный режим.

Монтаж деталей

Когда система собрана и все работает, можно начинать монтаж.

Светодиодная подсветка лестницы своими руками собирается в такой последовательности:

  • От лент отрезаем нужное количество фрагментов требуемого размера. Для нарезки используем ножницы, внимательно следя за тем, чтобы линия разреза не проходила через диод или резистор.

Режем ленту правильно

  • На концы лент надеваем специальные коннекторы. Можно, конечно, и припаять провода, но так соединение получится более надежным. Да и скорость работы возрастет.

Совет!
Если вы выполняете монтаж своими руками, то провода от «+» и «-» лучше делать разноцветными.
Это существенно облегчит вам сборку всех элементов в единую схему.

  • Обезжирив поверхности ступенек ацетоном, приклеиваем к ним светодиодные ленты. Провода заводим на тыльную сторону подступенков либо через проделанные отверстия, либо просто через щель меду ступенькой и стеной.
  • Для формирования направленного светового потока ленты можно монтировать в специальных П-образных профилях.
  • Альтернативой профилю может служить паз, проделанный в нижней части ступени, но этот вариант лучше реализовывать непосредственно в процессе постройки лестницы. В противном случае придется вырезать каналы фрезером, скорчившись под ступенями.
  • Напротив верхней и нижней ступенек в стене проделываем отверстия. В отверстия устанавливаем подрозетники и утапливаем в них сенсорные датчики.
  • Провода от датчиков по штробам заводим под ступеньки на нижнюю сторону лестницы.

Проводка в кабель-канале

  • На одном из косоуров крепим кабель-канал. Для временной фиксации кабелей можно использовать пластиковые хомуты.
  • Коробку с управляющим модулем закрепляем в скрытом от посторонних глаз месте.
  • Соединяем все проводники и подключаем кабели к коннекторам на плате.

Далее можно проводить тестовый пуск системы. Если все работает исправно, значит, пора закрывать кабель-канал крышкой.

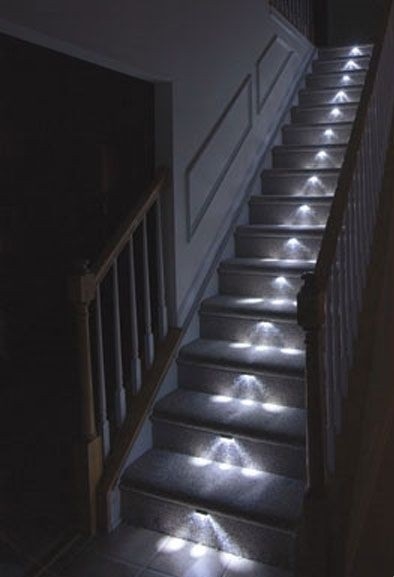

Фото результата нашей работы

Вывод

Принимая во внимании сегодняшнее обилие доступной «умной» электроники, можно сказать, что светодиодные светильники для подсветки лестницы – это просто находка для хозяина дома. С их помощью можно обеспечить весьма привлекательную и эффективную подсветку, при этом затраты будут вполне «подъемными». В представленном в этой статье вы найдете дополнительную информацию по данной теме.

Подсветка ступеней лестницы — пошаговая инструкция с фото примерами

В каждом доме, особенно не из одного этажа, лестница – важный конструктивный элемент причем, не только внутри помещения, но и снаружи его. При этом лестница обязательно является интерьерным элементом.

Используя современные технологии света, лестничка может выглядеть очень оригинально, да и однозначно индивидуальной и неповторимой. Кроме того, что свет придает эстетичность, Вам по ней будет абсолютно безопасно передвигаться, особенно в темное время суток.

К тому же, на сегодняшний день в продаже имеются разнообразные светильники для подсветки ступеней лестницы, среди которых подобрать необходимый элемент может каждый владелец, даже очень требовательный.

Например, подсветку лестницы можно сделать по периметру, закрепив прямо на краях, уголках, торцевых частях сооружения. Очень интересный вариант оформления получается при помощи ленты со светодиодами, нанесенными на гибкую материю.

Работают такие лампочки благодаря резисторам. Они монтированы последовательным образом. Также их подключают к электро-блоку. Все составляющие запитывают группами, благодаря чему по имеющимся на них отметкам, их можно разделить на куски совершенно любого размера, вплоть до пяти сантиметров.

Освещение бывает белым, а также может переливаться разными цветами. Также в процессе монтажных работ, освещение может видоизменять цветовую гамму, периодически работать или постоянно.

Такие ленты могут быть открытыми и влагозащитными. Последние покрывают силиконом, или вставляют в трубу из пластика. Предназначены они для эксплуатации на улице.

Преимущества светодиодной подсветки ступеней лестницы

Это освещение совсем не сложно сделать собственноручно. Для этого важно тщательно изучить инструкцию, схему, согласно которой производится подключение, а также подготовить нужный инструмент.

Если устанавливать подсветку прямо в доме, это будет совершенно не сложно. У изделия небольшие размеры, достаточный уровень гибкости, а также совсем несложное крепление.

Светодиодная лента безопасна и надежна от возгораний, она совершенно не нагревается.

Экономия электроэнергии, поскольку напряжение составляет 12 – 24 Ватт. При том она может работать даже от батареек, но вот как раз этот вариант будет совсем неэкономным, учитывая стоимость хороших батареек. Также питание может быть через блок, благодаря чему расходы на электричество будут минимальными.

Экологически чистый материал, не содержащий в себе каких-либо вредных веществ.

Длительный эксплуатационный период. В сравнении с иными приборами, эти могут работать на протяжении тридцати тысяч часов!

Как выбрать светодиодное освещение?

Рекомендуем придерживаться следующих советов.

Обращайте внимание на тип материала для освещения. Лента может быть одно или многоцветной. Еще на этапе планирования следует понять, какой вариант предпочтете именно Вы. Ведь это влияет на требуемое оборудование для монтажа освещения.

Также понадобится точно знать необходимый метраж ленты. Если Вы делаете освещение лестницы на чердак, в подвал или уличную лестницу, лента может быть однотонной. А вот если говорить об организации света между этажами, то здесь лучше выбрать двухцветную или более того, ленту.

Если выбрать ленту-RGB, знайте, что цвета на ней могут изменяться по тому или иному сигналу. Такой вариант освещения работает от блока питания 220В. Выбирая его, учитывайте мощность, рассчитав потребление светодиодов, а также запас мощности.

Яркость, за что отвечают непосредственно светодиоды. В ленте имеется маркировка с уровнями сечения. От того, насколько выше будет показатель, зависит яркость. Также уровень света зависит от того, сколько ламп на метр в ленточке.

Соответственно, чем больше их количество, тем освещение ярче. На 1 кв. м., как правило, делают минимум тридцать штук, а максимум может составить двести сорок!

Насколько качественное оборудование/материалы. Поскольку предложений на самом деле очень много, все они от разных производителей, различных стран, обращайте внимание на ценовой фактор. Как правило, здесь не самый лучший выбор, который стоит менее всего.

Осматривая прибор визуально, рассмотрите качество монтажа материалов непосредственно на ленте. Пайка должна быть качественной, резисторы со светодиодами не наносят криво хорошие производители, у них также не будет торчать клей и т.п.

Что касается сопротивления резисторов, то оно не должно быть меньше 150Ом, иначе освещение будет плохим и быстро поломается.

Кроме всего, обязательно просмотрите фото лестницы с подсветкой ступеней, подберите для себя понравившийся вариант и дерзайте. Успехов Вам!

Читайте также:  Как сплести лестницу из веревки

Электрооборудование, свет, освещение

Установка подсветки на лестнице позволяет не только украсить этот элемент интерьера, но и позволяет обезопасить людей, использующих лестницу в вечернее время. Для того, чтобы подсветка выполняла предназначенные ей функции, необходимо позаботиться о правильной ее организации. О том как сделать светодиодную подсветку своими руками узнаем далее.

Оглавление:

Лестничная подсветка своими руками: варианты и способы организации

Выделяют несколько вариантов организации подсветки лестницы. В соотношении с осветительным оборудованием выделим:

  • светильники светодиодного линейного типа;
  • лампы неонового типа;
  • скрытые источники света на лестнице.

Кроме того, выделяют и отдельно устанавливаемые осветительные приборы, которые также подсвечивают лестницу. Среди них отметим:

  • осветительные приборы стоек или боковых частей лестниц;
  • приборы, монтируемые на стене;
  • приборы подвесного типа.

Кроме того, не следует забывать о местном освещении, для организации которого используют:

  • светильники внешнего типа, устанавливаемые на лестницах;
  • светильники перил;
  • светильники ступеней.

При выборе того или иного варианта освещения лестницы следует исходить прежде всего от собственных предпочтений, ожидаемого эффекта освещения, а также индивидуальных особенностей оформления интерьера.

Первый вариант в виде неонового освещения предполагает создания мягкой подсветки, которая обустраивает теневые эффекты. При этом, следует отметить, что уровень безопасности такой подсветки самый высокий. Среди преимуществ светильников отметим длительность их эксплуатации, наличие защитных компонентов, предотвращающих механические повреждения прибора.

Второй метод организации подсветки подразумевает монтаж галогенных светильников точечного типа. Данные лампы позволяют равномерно и пропорционально распределять свет в помещении. В процессе их длительной эксплуатации, происходит нагрев осветительных приборов, поэтому они не должны быть в тесном контакте с другими предметами. При чрезмерных скачках напряжения в сети, происходит перегорание лампочек. Такие приборы нуждаются в частой замене ламп.

Лампы светодиодного типа отличаются самыми оптимальными условиями эксплуатации, они работают как от сети, так и от батареек, редко перегорают, равномерно распределяют свет в комнате, отличаются стойкостью перед механическими повреждениями.

Кроме того, в процессе работы над подсветкой приборов руками, необходимо обратить особое внимание на тип используемого светильника. Данный фактор также определяет тип полученного освещения.

Учтите, что подсветка должна гармонично сочетаться с общей задумкой в оформлении интерьера. Выполняя установку подсветки и выбор светильников, следует комбинировать материал, из которого выполнена лестница с материалом, для изготовления светильника. Если лестницы выполнена из дерева, то рекомендуем остановиться на теплых тонах подсветки. Для металлической лестницы подойдут синие или холодные тона подсветки.

Современные стили оформления интерьера подразумевают использование нестандартных светильников. Если конструкция имеет винтовую форму, то рекомендуем остановиться на крупном освещении. При этом, интенсивность света должна быть немного сниженной.

Светодиодная подсветка своими руками позволяет использовать дополнительные характеристики. Датчики перемещения, позволяют значительно экономить энергопотребление подсветки. Наличие рассеивающего света делает атмосферу в помещении уютной и теплой.

Лента светодиодного типа имеет форму алюминиевого листа, на котором располагаются лампочки. Светодиодная подсветка приклеивается чаще всего на крайней части лестницы. Данные изделия продаются на метраж, при этом лента отличается наличием самоклеющейся основы.

Выделяют одно- и монохромные цветовые решения. Некоторые варианты подсветки отличаются наличием множества цветовых решений, с помощью ленты удается четко обозначить грань каждой из лестничных ступеней. Основными достоинствами организации такой подсветки является низкое потребление электричества и создание хорошего освещения.

При длительной работе, светодиодные элементы практически не нагреваются. Это качество положительно сказывается на сроке их эксплуатации. Светодиоды – отличный вариант для украшения различных типов помещений. Широкое разнообразие цветов позволяет устанавливать эти лампочки в различных по типу и стилевому направлению помещениях.

Учтите, что особое внимание, в процессе организации подсветки панели руками, нужно уделить направлению светового потока. В некоторых случаях, лампочки способны исказить форму ступеней, в таком случае, подсветка снижает безопасность передвижения по лестнице.

Возможен вариант монтажа светодиодных лент на поручнях, выполненных из блестящего акрила. Таким образом, удается правильно направить световой поток, для создания безопасного передвижения по лестнице.

Еще один вариант организации подсветки – использование неоновых труб. Данные элементы отличаются наличием внутри легко гнущейся трубки специального кабеля. Таким образом, удается организовать световую направленность на триста шестьдесят градусов. Данный вариант подсветки отличается низким потреблением электроэнергии, высокой прочностью. Такие приборы отличаются стойкостью перед механическими повреждениями, они легко разрезаются, при необходимости на ленты нужного размера. Неоновые трубки отличаются стойкостью к влаге и не нагреваются в процессе работы. Чаще всего, они располагаются под нижней частью ступени.

Включение неонового шнура выполняется как в случайном, так и в ранее заданном порядке. Для подключения подсветки используется розетка. Длительность эксплуатации данных осветительных приборов в постоянном режиме работы составляет около десяти тысяч часов.

Возможен вариант обустройства лестницы и других, рядом находящихся приборов точечным освещением. Хороший световой эффект создает подсветка, которая устанавливается на стену рядом с лестницей. Для декорации таких ламп используют специальные колпаки или насадки, которые рассеивают световой поток. Для фиксации небольших ламп используют дополнительные приспособления. Чем больше размер ламп, тем шире интервал между ними.

Отличные световые характеристики имеют металлические крышки, которые устанавливаются на лампе и практически закрывают ее. Таким образом, удается добиться эффекта звездного неба. С помощью данного источника удается получить рассеянное освещение.

Кроме того, организовать подсветку лестницы поможет установка скрытого освещения. С их помощью удается добиться неяркого освещения, которое очерчивает контурные части ступеней. Для скрытого освещения используют полупрозрачные материалы, в виде матового закаленного стекла или акриловых вставок. Возможен вариант создания прорези между подступенками. Возможен вариант создания боковой подсветки лестницы с помощью точечного света. Оборудование устанавливается в момент монтажа лестницы.

Создать скрытую подсветку на лестничных ступенях поможет оптоволоконный светильник. Таким образом, удается добиться цветного освещения лестничных ступеней.

Для того, чтобы обустроить “умное” освещение, необходимо установить на лестнице датчики. С их помощью освещение автоматически включается и выключается. Устанавливать и контролировать режим работы подсветки в таком случае, будет намного проще. Данная система значительно снижает энергопотребление, а также позволяет увеличить срок эксплуатации лампочек.

Светодиодная подсветка ступеней лестницы своими руками

Изначально следует определиться со схемой освещения лестницы. Создайте чертеж и определите на нем место монтажа подсветки – стены, лестница, ступени, перила.

Кроме того, определите способ, с помощью которого будет выполнено управление светодиодами. Подсветка включается такими методами:

  • обычный выключатель;
  • проходной выключатель;
  • датчик движения.

Определитесь с количеством материалов для работы. Учтите, что лента устанавливается на конечной части ступени с отступом от края на 50 мм. Верхняя и нижняя часть марша комплектуется датчиками движения. Для включения подсветки только в темное время суток, необходимо приобрести элемент в виде фотореле. Таким образом, удастся организовать качественную светодиодную подсветку для лестницы.

Предлагаем ознакомиться с инструкцией по организации фото подсветкой руками:

1. Светодиодная лента разрешается ножницами на полосы, длина которых равняется длине ступеней.

2. Для разрезания лент существуют специальные обозначения.

3. Установите провода на контакты ленты, таким образом подсветка будет соединена с контроллером. Во избежание дополнительной работы с использованием паяльника, воспользуйтесь специальными коннекторами, которые позволяют быстро соединить ленту с кабелями.

4. Перед началом работы, необходимо обезжирить поверхность спиртом. Далее производится наклеивание светодиодного элемента. При отсутствии возможности в организации скрытого освещения, используйте специальные алюминиевые профили, во внутрь которых монтируется лента. Таким образом, подсветка не контактирует с механическими воздействиями, которые возникают при ходьбе.

5. Для того, чтобы скрыть проводку от подсветки, приобретите специальный короб. Устанавливаемый на стене рядом с лестницей или под маршем. Далее монтируется коробка, внутри которой находится контроллер, способный выполнить интеллектуальное управление светом.

6. На завершающем этапе производится соединение всех компонентов между собой, подключение к компьютеру, загрузка кода. В общем, дальнейшие действия согласовываются с инструкциями, ранее установленных приборов.

7. Проверьте правильность выполнения монтажных работ, если ошибки отсутствуют, то протестируйте подсветку и используйте ее по назначению.

Светодиодная подсветка является одним из самых дешевых вариантов организации подсветки лестницы.

Как сделать подсветку своими руками: технология и рекомендации

Предлагаем ознакомиться с вариантом организации автоматической лестницы подсветкой ступеней своими руками. Для того, чтобы соорудить такую подсветку потребуется наличие контроллера. Данный элемент – самое главное и самое дорогостоящее звено. Для питания контроллера, необходимо наличие блока питания. Мощность данного прибора определяется количеством лампочек, используемых для организации подсветки, а также их мощностью. Оптимальное значение для блока питания, рассчитанного на среднестатистическую лестницу с подсветкой ступеней, составляет 150 Вт.

Для того, чтобы подключить к основной схеме датчики движения и другие функциональные устройства, потребуется наличие микроконтроллера. Именно с его помощью удается организовать основную часть автоматической работы лестницы. Датчики движения способны обнаруживать людей, которые находятся рядом с первой и последней ступенями лестницы. Кроме того, возможен вариант монтажа на лестнице датчиков, определяющих сумерки. В таком случае, подсветка также автоматически включается.

Светодиодная лента монтируется по длине ступеней. Она имеет форму полимерного вещества, на котором расположены мини лампочки. Светодиодная подсветка отличается высокой яркостью. В соотношении с конструкционными особенностями лент, они бывают влагозащитными и открытыми. Рекомендуем остановиться на первом варианте. Ленты с влагозащитой отличаются более продолжительным периодом эксплуатации.

Для фиксации ленты на поверхности существует самоклеющийся слой. Для усиления крепления, воспользуйтесь двухсторонним скотчем. При необходимости в создании слишком яркого освещения, рекомендуем обратить внимание на специальные ленты. Наличие контроллера позволяет регулировать степень и цветовую гамму в освещении.

Возможен вариант монтажа светильников, они отличаются наличием корпусной части, которая устанавливается внутри стены. Рекомендуем остановиться на цилиндрических моделях. Так как они монтируются во внутрь подрозетника. Чаще всего, такие светильники комплектуются белыми лампами. Для регулировки их работы используется специальный контроллер.

Учтите, что подсветка должна иметь качественную защитную решетку, которая направляет световой поток в ту или иную сторону. Также, светильник должен иметь возможность регулировки кожуха для светового отражения.

Подсветка своими руками видео:

Ссылка на основную публикацию
Adblock
detector
